WPE_B(SN)系列 - WiFi机电一体式Click彩屏数显定值扭矩扳手系统(带扫码)

WPE_B(SN)系列 -

WiFi机电一体式Click彩屏数显定值扭矩扳手系统(带扫码)

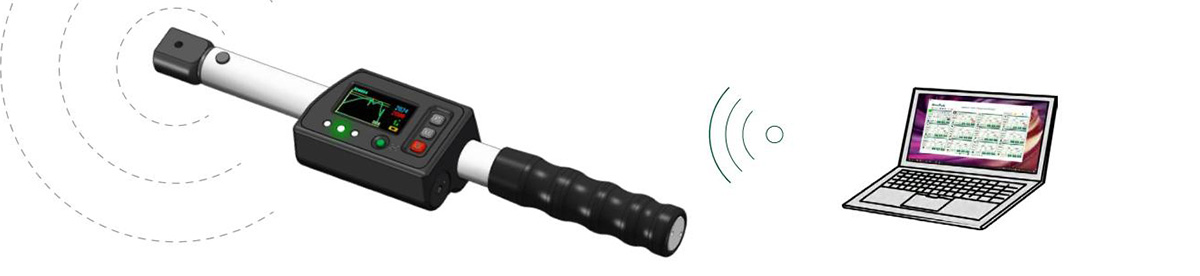

WPE_B(SN)系统是一种智能扭矩解决方案，由WiFi机电一体式Click彩屏数显定扭扳手和工业应用的集控管理软件构成。

该系统集成了诸多功能，包括WiFi通讯、大屏彩屏、扭矩/角度测量、预设组设置、施力曲线查看、系数功能（使用非标插件时），以及数据自动获取和存储。

●   WiFi环境下，扭矩扳手可与集控中心实时通信，支持同时控制24把扳手。

●   该系统满足汽车、高铁、航空、能源、工程机械等行业实现螺栓拧紧的质量控制和扭矩数据可追溯的需求，是各行业制造型企业的理想选择。

●   对于有开发能力的客户，可开放通信协议，用户可充分利用工具所采集的数据自主开发更多管理功能。

主要特征与功能

●   扭矩精度：为读值的±3%（20%-100%的扭矩范围内）

●   角度精度：[为读值的±1%] + [±1° (角速度10°~180°/s时)] + [测试设备装夹误差±1°]

●   彩屏显示，方便查看参数和工具信息，可对照屏显来调整扳手的定扭值

●   保持机械扳手的Click音响报警特点，维持了操作人员的习惯

●   可调节机械结构设定扭矩值，并可在系统中设定角度范围，防止对同一螺栓的重复操作

●   自带扫码功能，能快速扫描条码或二维码，并与操作数据关联同步上传至集控中心

●   角度功能由专家教授团队自主定向开发，采用高精度陀螺仪芯片，可在任意平面灵敏识别角度

●   七种扭矩单位可选：Nm，cNm，Kgm，Kgcm，Lbft，Lbin，Ozin

●   两种判定模式可选：峰值、第一峰值

●   当达到目标扭矩值，扳手会发出咔哒声(Click)并伴有声光报警

●   连续操作会自动清零

●   扳手测试完成时，峰值和判断灯状态保持显示，并呈现施力曲线

●   扳手上可保存并查看近期的施力曲线

●   两种数据上传（存储）方式可选：顺序上传、合格上传

●   扳手自带存储器，可保存 1000 组数据

●   可设置待机时间，超过待机时间会自动关机，也可手动关机

●   语言可切换：中文简体，中文繁体，英文

●   屏幕有电量显示。使用18650高容量可充电锂电池，可通过扳手上的USB-C端口充电，也可取出电池在专用的充电器上充电以备轮换，不耽误工作。

集控系统

●   扳手自带集控系统，可同时管控24把扳手工作的实时数据，并记录保存。

●   当扳手与服务器通讯中断时，数据会自动暂存于扳手内存，一旦通讯恢复自动上传。也可通过USB上传软件手动上传。

●   集控系统包括两个软件：

USB 上传软件

-  配置WiFi信息

-  通讯中断时上传数据

-  设置参数及功能

-  扳手固件升级

WiFi 服务器软件

-  24把扳手的实时看板

-  自动获取数据并存储

-  查看实时施力曲线

-  远程调整待机时间

扩展系统——NovaTork扭矩拧紧控制系统（可选购）

●   NovaTork扭矩拧紧控制系统，是专为NovaTork (诺特)的WiFi智能产品开发的先进集成管理系统。由后台管理端和工位端组成，通过浏览器即可访问系统，支持PC、平板、移动设备及工业一体机。

●   后台管理端，提供了更高级的管理界面，除了能实现上述集控中心的所有功能外，还能更全面地进行工位工序设置和权限管理，可以更灵活地为扭矩工具和操作员分配任务。

●   工位端，为现场操作人员提供了直观的操作看板，方便他们快速获取任务信息、扫码、合格提示等，从而高质量地完成日常任务。

●   该系统适合管理要求更高的用户。具备开发能力的用户，可借助我们提供的通讯协议接口与自身MES、PLC等多种上位机系统对接，构建更系统化的企业应用。
